Witam.
Kupilem sobie wskazniczek doładowania greddy'ego i mam problem z podłączeniem. Problem wynika z tego ze kupilem uzywke i niema schematu. Nie mowcie prosze ze sie nie kupuje uzywanych ale jest prawie nówka i w bdb cenie a wole miec uzywaną firmówke niz jakiegos badziewia.

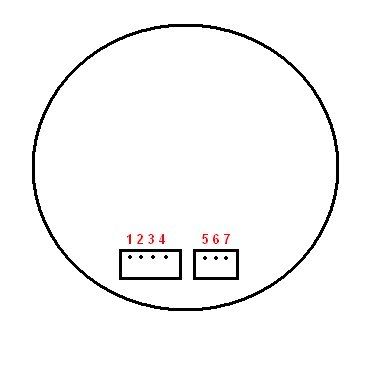

Wskaznik z tylu ma 2 wtyczki jak na obrazku:


1.w tej gniezdzie 4-pinowym i idącej do niego wtyczce sa nastepujace kable:
1czarny 2biały 3pomaranczowy 4czerwony. Gdzie jaki trzeba podpiać? Czarny i czerw to sie domyslam a te dwa?
2. we gniezdzi 3-pinowym jest problem bo to jest wtyczka od czujnika i mam do niego oryginalny czujnik z kablem ale niema na koncu wtyczki i niewiem ktory kabelek do jakiego pinu. Sa kabelki czarny czerwony i biały.
Poradzi mi ktos który kabelek gdzie podlaczyc zebym sobie nie spalil wskaznika?

Pozdrawiam i z góry dzieki za odpowiedz.

nie jestem pewien czy taj jest w greddy ale w innych bylo mniej wiecej tak.

4 piny to zasilanie i wybór koloru podwietlania i pewnie jakis dimmer. pewnie jak podepniesz pomaranczowy do zasilanai zamiast czerownego bedzie inny kolor.
tak widzialem w AG

przy 3 pinach nie wiem jaka kolejnosc. moze jest kolejnosc jak w 4 pinowym?

poszukaj w necie instrukcji. mialem kiedys starego hks'a, znalazlem instrukcje i sprawa podlaczenia od razu sie wyjasnila.

Z tego co pamietam:

4 piniowa wtyczka - podlaczenie do instalacji
1. czarny - masa
2. czerwony - +12 stale non stop
3.pomaranczowy - +12 po stacyjce
4. bialy - + 12 podswietlenie

3 pinowa wtyczka idzie do mapsensora
1.czerwony plus zapewne 5v
2. czarny masa
3. sygnal z mapsensora 0 - 5 v.

Niestety nie wiem jaki tam stosowano mapsensor oraz czy napewno jest 5v (pewnie tak)

To jest do sprawdzenia.

podaj mi numer zegarka z pudełka to ogarnę Ci jakiś schemat

2BAD - niemam pudelka niestety do niego
brt - czyli jakbym podpial ta 4pinowa wtyczke to po przekreceniu zaplonu powinno mi sie pojawic napiecie na jednym pinie w gniezdzie a na drugim masa? I zostanie trzecie do sterowania. Czyli pewnie bedzie ze czerw tam gdzie napiecie, czar tam gdzie masa. Dobrze rozumuje? Bo to sie miernikiem sprawdzi.

Ja mam taki zegar w pudełku w domu.Wieczorem wkleje zdjęcie jak to podłączyć.

Tak dokladnie tak ale te trzy kabelki podlaczasz tylko do mapsensora.

czerwony zasila mapsensor, czarny jest masa mapsensora a bialy to sygnal wracajacy z mapsensora do zegarka. 3 pinowa wtyczka.

4 pinowa opisalem wczesniej i sprawdzilem ze tak jest napewno ok.

Jasne, tak to wlasnie zrozumialem
Musze to sprawdzic czy bedzie hulac.

Added after 29 minutes:

Niewiem czy to mozliwe ale jak podlaczylem ta kostke 4 pinową tak jak wyzej napisane to na 3 pinowej na dwoch pinach jest 12V a na trzecim 7V

Panowie jest chyba rozwiazanie problemu. Mianowicie dzwonil do mnie koles ktory sprzedal mi wskaznik i powiedzial ze przez przypadek dal mi nie ten czujnik co trzeba i ze ma drugi elegancki (mam nadzieje ze bedzie z wtyczka) tak wiec narazie dzieki za pomoc bo prądowa wtyczka pasuje tak jak opisywaliscie. Dzieki

Odgrzeje kotleta

Zegar rowniez greddy boost tyle ze z centralka. Kable od zasilania takie jak powyzej plus dodatkowo piaty kabel koloru pomaranczowego. Do czego on jest ?

Kable we wtyczce to
czerwony
czarny
bialy
zolty
pomaranczowy
